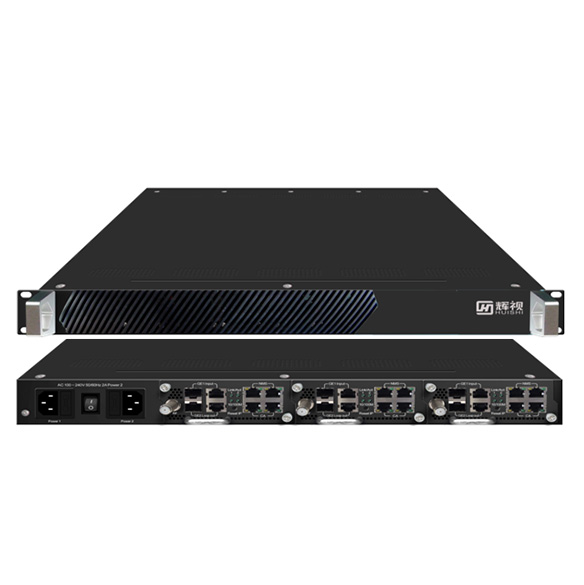

32合1 IP復用QAM調制器HS-6032-IQ
擾QAM調制模組是自主研發的一款集復用加擾和調制功能于一體的設備。該產品采用模塊化設計,1U機箱可支持3個模塊 。每個子模塊獨立工作,且集成了32路復用,32路加擾和32路QAM(DVB-C)調制
概述:
HS-6032-IQ 32合1 IP復用加擾QAM調制模組是自主研發的一款集復用加擾和調制功能于一體的設備。該產品采用模塊化設計,1U機箱可支持3個模塊 。每個子模塊獨立工作,且集成了32路復用,32路加擾和32路QAM(DVB-C)調制;可通過2個GE口輸入(每個GE口支持256個不同的IP地址和端口號輸入);也可通過1個RF接口(RF接口輸出32個載波)輸出32個QAM載波可為非臨頻,總帶寬為768MHz,輸出頻率范圍為36~960MHz。該產品的高度集成化、強大的功能和低運營成本,非常適合新一代有線電視播出系統 。
主要特性:
雙電源供電(可選)
2GE輸入,RJ45 接口或SFP,每個GE口支持256個IP輸入,SPTS(單節目流)或MPTS(多節目流)
支持單播或組播,支持IGMP v2\v3 協議
每個GE口傳輸碼率高達840Mbps
支持MPEG-2/MPEG-4再復用,SPTS(單節目流)或MPTS(多節目流)
支持PID透傳、重映射,每個復用通道可重映射256個PID
支持DVB通用加擾系統(ETR289),同密標準為ETSI 101 197 and ETSI 103 197
支持IP輸出復用或加擾的TS流,支持IP輸出空包過濾功能
輸出32個QAM載波,總帶寬為768MHz,每個載波頻率任意可調,符合DVB-C(EN300 429)和ITU-T J.83A
符號率范圍:1.0~7.0Msps, 1Ksps步進
支持的星座:16QAM/32QAM/64QAM/128QAM/256QAM
RF輸出頻率范圍:36~960MHz, 1kHz步進
RF輸出電平:-16~+6dbm, 0.5dbm步進
優異的RF性能,MER≥40db
模塊化設計,1U機箱支持3個模塊
支持網絡管理(WEB)
技術指標:
輸入 | 接口 | 2GE輸入,RJ45接口或SFP |
傳輸協議 | UDP協議,支持單播/組播,支持IGMP v2/v3協議 | |
輸入碼率 | 每個GE口最大碼率840Mbps |
復用 | 功能 | PID重映射(自動,手動) |
自動生成PSI/SI表 | ||
輸入通道 | 256x2 | |
輸出通道 | 16x2 | |
最大PID數 | 每個復用通道256個PID |
加擾參數 | 同密CA數 | 4(最大) |
加擾標準 | ETR289, ETSI 101 197, ETSI 103 197 | |
連接方式 | 本地/遠程連接 |
調制參數 | QAM信道 | 32 |
標準 | DVB-C(EN300 429), ITU-T J.83A/B/C | |
符號率 | 1.0~7.0Msps,1ksps步進 | |
星座 | 16QAM、32QAM、64QAM、128QAM、256QAM | |
FEC | RS(204, 188) |
IP輸出 | 協議 | UDP協議 |
RF輸出 | 接口 | 1個F頭 |
RF頻率范圍 | 36~960MHz,1KHz步進 | |
輸出電平 | -16dBm~+6dBm, 0.5dBm步進 | |
MER | ≥ 40dB |
系統 | 網絡管理(WEB) |
通用 | 尺寸(長x寬x高) | 482mm×560mm×44.5mm |
重量 | 1U整機:7kg 單模塊:0.9kg | |
溫度范圍 | 0~45℃(工作),-20~80℃(存儲) | |
電源要求 | AC 100V±10%,50/60Hz AC 220V±10%,50/60Hz | |
功耗 | 單模塊<30W , 整機<100W |
